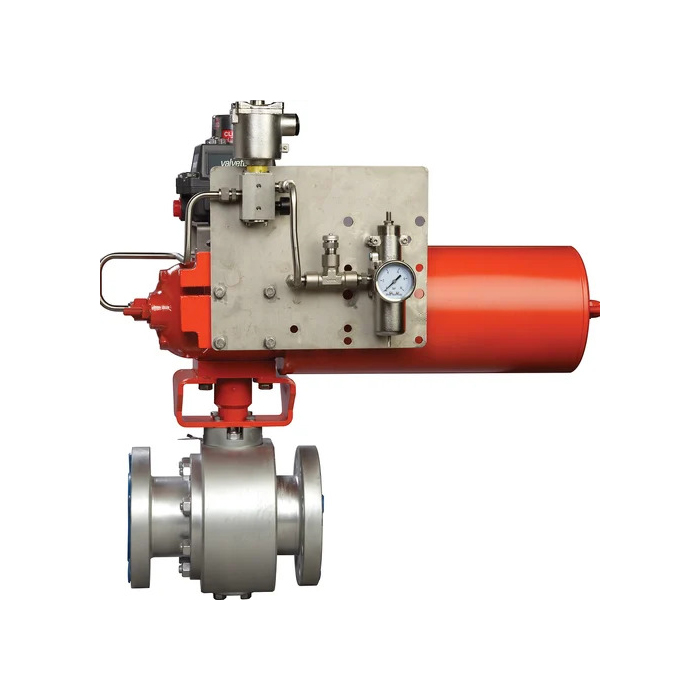

ESD Vanası Acil Durum Kapatma Vanası

ESD Vanası Nasıl Çalışır?
• Normal Çalışma: Akışkan geçişine izin vermek üzere vana açık konumda kalır.
• Acil Durum Sinyali Tetiklenmesi: Sistem bir acil durumu (örneğin; yüksek basınç, yangın, gaz sızıntısı) algılar.
• Aktüatörün Devreye Girmesi: Vana kapatma komutunu alır ve güvenli konuma (kapalı) geçer.
• Akışın Kesilmesi: Vana, tehlikeleri önlemek amacıyla boru hattını tamamen izole eder.
• Manuel veya Otomatik Sıfırlama: Sistem kontrol edilir ve vana manuel ya da otomatik olarak sıfırlanır.
• Sadece tesiste trip oluşması durumunda çalışır.
• Çalıştığından emin olunması için test edilmesi gereklidir.

Emergency Shutdown (ESD) Vanasından istenen nedir?
• İstenen güvenlik fonksiyonunu istendiğinde, sadece istendiğinde yerine getirmek.
• Güvenlik fonksiyonunu istenen sürede yerine getirmek.
• Sızdırmazlık.
• Üst seviye güvenilirlik (analiz ve sertifikasyon)
• Uygulamadaki zorluklar
    - Aşındırıcı / korozif / yapışkan / toksik akışkanlar
    - Parçacık birikmesi
    - PED, Atex, SIL talimatları
    - Katı iş güvenliği talimatları
    - Yangına karşı güvenilirlik ve bunun ispatı
    - Kısmi darbe testi
    - Güvenlik faktörleri göz önüne alınarak ölçeklendirme yapılması

• Acil durumlar için tasarlanmış Açma-Kapama (ON-OFF) vanası.
• Acil durum gerçekleşene kadar uzun süre aynı konumda (açık) kalma durumu.
• Özellikle güvenlik konumu için gerekli hareket (strok) süreleri.
• Tek etkili aktüatörler. Hata durumunda kapanma (Fail-Close) özelliği.
• Manuel sıfırlamalı pnömatik vanalar.
• Pnömatik kontrol konfigürasyonu: 1oo1, 1oo2.
• PST / SIL / Tehlikeli bölgeler.
• ESDV vanası, Acil Durum Kapatma sistemi (ESD/SIS) tarafından kontrol edilir.
